DTY-1000伸缩式电缆径路探测仪

产品介绍
DTY-1000伸缩式电缆径路探测仪

DTY-1000伸缩式电缆径路探测仪主要用于地下电缆的路径探测以及地埋电缆的埋深测量,西安华傲研制的DTY-1000电缆路径探测仪采用全数字设计、超强的滤波抗干扰功能,可用于查找地下电缆的电缆路径及检测敷设深度,具有极高的性能价格比。

DTY-1000伸缩式电缆径路探测仪使用简单,无折衷设计,不需培训,一看即会。在使用上包含了更多人性化的设计,通过全数字大屏液晶显示使得操作者很容易判断地下电缆的路径、埋深。一人即可完成全部操作。全数字控制,全中文图形显示,操作简单,一个人即可完成全部操作。适用于各种复杂的电缆线路的勘探、定位及测深。探测器抽拉式设计便携式设计,外壳坚固,耐压耐碰,适用于野外作业。

DTY-1000伸缩式电缆径路探测仪是我公司采用最新数字技术开发的新一代电缆路径探测仪,探测能力更强、探测长度更长。其主要优点有:发射机具有过载、过热保护功能,在不开挖的条件下检测,能准确测出埋地电缆的位置。既使对有支线分支或构成网状的电缆线路也能进行有效的检测、和探测。既提高了电缆探测的效率,又保证了探测的准确性。整套机子配有镍氢可充电电池,极大的节省了运维单位的运行费用、保护了用户的投资。

产品别称
伸缩式电缆径路查找仪、伸缩式线缆巡查仪、便携式电缆路径探测仪
主要功能
功能特点:DTY-1000伸缩式电缆径路探测仪
■可探测地下线缆的走向及深度
■具有专利技术的可伸缩设计,体积小重量轻。
■可扩充无线寻测法,操作简单,使用方便。
■仪器具有强大的数据处理能力和友好的显示界面;
■数字化设计,软件控制,性能稳定、可靠。
■所测信息以数字大小、光栅浮降、声音等多种方式体现。
■专利技术的信号满程震动提示功能
■恒功率输出、自动匹配,保证本机工作在最佳状态;
■灵活的输出切换模式,可自动切换为最小功耗的休眠模式;
使用示范

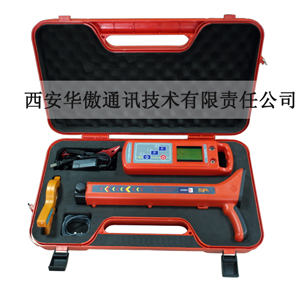

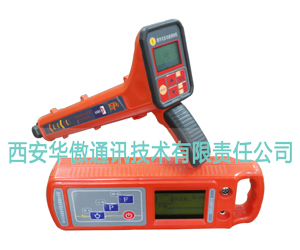

DTY-1000伸缩式电缆径路探测仪仪器图 DTY-1000伸缩式电缆径路探测仪使用示范图伸缩式电缆径路探测仪使用示范图DTY-1000伸缩式电缆径路探测仪使用示范图

技术参数

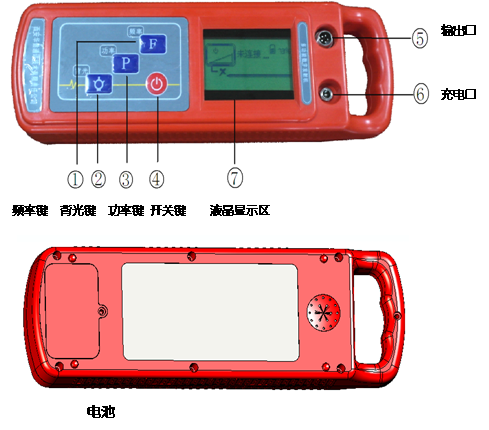

发射机 DTY-1000伸缩式电缆径路探测仪
■输出信号:两种输出模式低频交流、高频交流。
■输出功率:恒功率输出,50%、100%两档(最大1瓦)。
■输出模式:直连法、耦合法、感应法。
■阻抗显示:200千欧以内。
■负载匹配:1—2500欧。
■显示界面:液晶中文、数字、图形显示,自带背光。
■整机采用标准5号1.2V充电电池6节,工作时间大于6小时。
■工作条件:温度-10℃~+45℃,相对湿度 90%。
■过热过流:自动保护
■重 量: 0.78kg。

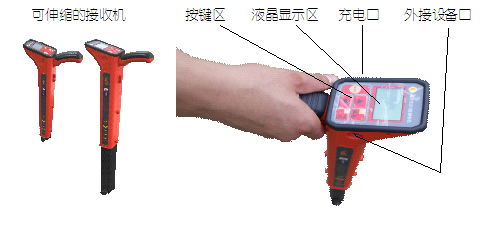

接收机
■工作频率:低频、高频、工频。
■工作模式:波峰、波谷、A字架。
■天线模式:一个水平线圈、一个垂直线圈。DTY-1000伸缩式电缆径路探测仪
■声音指示:随信号强度变化的调频音调。
■电池型号:9V电池供电。
■电量指示:图形显示。
■信号强度表示:图形显示、数字量程0~999显示。
■增益控制:手动调节 范围为0~99dB。
■深度测量:三位数字显示,最大可测深达2.5米。
■显示方式: 128*64液晶。
■工作时间: 4.5h(可充电锂电池)。
■重 量: 1 kg。
产品配置

标准配置:发射机、接收机、仪器输出线
可选附件:耦合钳、A字架、备用电池组

现场图片

DTY-1000伸缩式电缆径路探测仪现场使用图 DTY-1000伸缩式电缆径路探测仪现场使用图
DTY-1000伸缩式电缆径路探测仪现场使用图

DTY-1000伸缩式电缆径路探测仪现场使用图 DTY-1000伸缩式电缆径路探测仪现场使用图
DTY-1000伸缩式电缆径路探测仪现场使用图
