DTY-5000电缆径路探测仪

产品介绍
DTY-5000电缆径路探测仪 DTY-5000地下电缆径路探测仪是我公司最新型电缆探测设备,全新的外形设计符合人机工程学原理。显示均采用彩色液晶屏,背景灯可保证在任何情况下显示信息。尤其是先进的窄带数字滤波技术,使得在任何强磁场下不受干扰,特别适合铁路旁使用。在功能上增加了指向模式:为操作者指示电缆的中心线,罗盘显示电缆的走向;另外也增加更多的频率,使操作者有了更多的选择,根据使用者的要求定制频率。

地下电缆径路探测仪主要用于地下运行电缆的路径探测以及地埋电缆的埋深测量,采用全数字设计、超强的滤波抗干扰功能,属于一机多用型:即可用于查找地下电缆(带电或不带电)的电缆路径及检测敷设深度,又可用于寻找埋地电缆的接地的低阻故障(金属死接地故障),还可以识别电缆(可带电识别)。完成过去几套仪器才可完成的任务,具有极高的性能价格比。

DTY-5000地下电缆径路探测仪使用简单,无折衷设计,不需培训,一看即会。在使用上包含了更多人性化的设计,通过全数字大屏液晶显示使得操作者很容易判断地下电缆的路径、埋深。一人即可完成全部操作。DTY-5000地下电缆径路探测仪具备地下电缆探测中的四大功能,极大的满足各项地下电缆探测、找寻、搜索的全面需求。DTY-5000地下电缆径路探测仪主要功能有:带电电缆的路径查找及埋深测试、运行电缆的路径查找及深度检测、运行(带电)电缆的识别判断、施工过程中的电缆普查、多种方法电缆深度的准确测深。

主要功能特点

全数字机型,国际领先,国内独有。
DTY-5000地下电缆径路探测仪仪器简介图 一机多用的功能能够为你节省许多资金。
电缆寻径、电缆识别、测电缆接地故障等多项功能。
简单的操作方法,全中文菜单不需培训就可掌握。
本套仪器解决了运行电缆的路径寻测这一过去根本无法解决的难题。
配置镍氢充电电池及充电电池,测试中不需市电就可完成所有测试。
能进行负载的自动调整,以提供最大的输出信号
手动增益调节
多种探测模式
电流测量用于区分平行管线
连续自动阻抗匹配
具有背光适合夜间使用
强大的抗干扰能力:通过窄带数字滤波技术,超过任何同类仪器的抗干扰能力,可在任意电压等级的高压线下准确定位。
可靠识别目标电缆:带有专利技术的定位导向技术轻松识别目标电缆。
具有电子标识定位功能:能够探测预埋地下的电子标识器,使电力电缆的科 学管理达到最高水平。
配相关附件则可测电缆接地故障点及死接地故障点。
超清彩色液晶大屏幕显示,具有罗盘追踪定位功能。
根据用户需求可定制特殊频率。

技术规格

发射机:
工作频率:工作频率:512 Hz、640 Hz、1.3K Hz、8.2KHz、9.6 KHz、16.4 KHz、32 KHz、65 KHz、74 KHz、82 KHz、98 KHz、128 KHz、131 KHz、200 KHz

先进的罗盘导向技术

此机型具有先进的罗盘导向功能,测试路由更加快捷,指出

线缆的方向,根据罗盘进行追踪。

DTY-5000地下电缆径路探测仪罗盘指示示意图 工作模式:直连、耦合、感应
匹配负载:5欧姆——3000欧姆
输出功率:随匹配负荷1~10瓦自动调节,电阻为5-3000 欧姆;
液晶显示:自动背光照明,显示输出能量、运行模式、自检状态、负荷电阻、电压等;
电池型号及寿命:6节1号充电电池,连续工作4-8小时;(视所选频率及功率档位);
过热过流:自动保护
电池状态:图形显示;
功率输出:四档输出
电池类型:6节一号镍氢充电电池

多种频率可供选择

10多种频率供你选择,根据需求可为你定制特殊频率,满足您

的各种探测需求。

DTY-5000地下电缆径路探测仪多种频率选择示意图
尺寸大小:390(长)×160(宽)×150(高)
重量:3.3公斤
接收机:
工作频率:50Hz、60 Hz、512 Hz、640 Hz、1.3K Hz、8.2KHz、9.6 KHz、16.4 KHz、32 KHz、65 KHz、74 KHz、82 KHz、98 KHz、128 KHz、131 KHz、200 KHz
具有彩色 导向罗盘指示管线走向
自动识别外接附件
天线模式:波峰法、宽峰法、宽峰箭头、波谷法

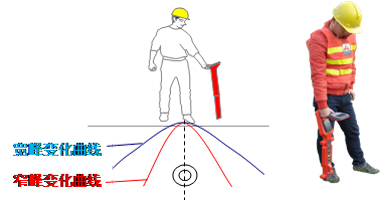

独有的双天线窄峰定位法

带有专利技术的窄峰定位导向技术轻松识别目标电缆。信号

反映更及时,信号变化更明显。

DTY-5000地下电缆径路探测仪双天线翟峰定位法示意图
信号强度:图形与数字显示,量程0~999,可指示最大信号强度
增益控制:自动增益和手动增益,动态增益范围为0dB~100dB
探测深度:最大探深不小于10米(直连法)
最大探测距离:直连法时绝缘良好的电缆最大可达15km
深度显示:数字显示,最大可探测达2.5m,可选择实时显示
电流显示:显示被测电缆的有效电流值,可选择实时显示
声音指示:随信号强度变化的调频音调
电量显示:图形显示
精度*:±(5-12)%≤2.5m
采用3.5寸彩色液晶显示屏,液晶屏背光亮度可调且
内置6节1.5V 2200mAH可充电镍氢电池供电
配套智能型镍氢电池充电器,9V 800mA
充满后连续工作时间大于6小时,间断工作大于16小时
工作温度:-20℃--70℃
*取决于现场环境、非同心线的形状、临近线缆的数目以及土壤的返回电流

产品配置

标准配置:发射机、接收机
可选附件:耦合钳、A字架、备用电池组
