GXY-5000管线探测仪

产品介绍

GXY-5000管线探测仪是西安华傲公司开发研制的地下管线探测仪,全新的外形设计符合人机工程学原理。显示均采用彩色液晶屏,背景灯可保证在任何情况下清晰显示信息。尤其是先进的窄带数字滤波技术,使得在任何强磁场下不受干扰,特GXY-5000管线探测仪别适合高电压强磁场环境下使用。在地下管线探测功能上增加了指向模式;使用方向箭头为操作者指示电缆的中心线,360度数字罗盘显示地下管线的走向,即使是初次使用者也能轻松完成地下管线探测任务;另外也增加更多的频率,使操作者有了更多的选择,并可以按客户需求需求制定特殊频率。
GXY-5000管道探测仪的设计继承了西安华傲公司的以往gxy系列管线探测仪的优点,在它们的基础上根据客户的需求进行了相应的改进,更加符合现场工作的需要,使得仪器的使用更加简单实用。GXY-5000管线探测仪自动化程度高,即使是非专业人员使用,也可以获得专业的探测效果。
GXY系列地下管线探测仪(地下管道探测仪)以其优越的性能,灵活方便的检测方法,在电力、电信、供水、热力、燃气、石油、化工、城市公用事业等领域赢得了广大的用户,特别适合于电缆、管道探测,业已成为施工、验收、管网普查的必备工具和首选品牌,为我国的相关行业的管线管理水平的提高发挥了积极的作用。

示意图

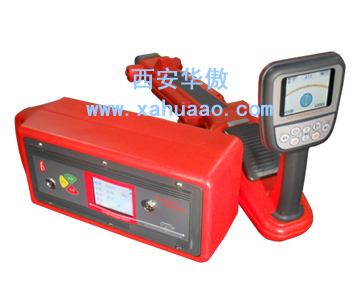

GXY-5000管线探测仪示意图

技术特点

先进的罗盘导向技术:此机型具有先进的罗盘导向功能,测试路由更加快捷,指出线缆的方向,根据罗盘进行追踪;GXY-5000管线探测仪技术特点
多频率供选择:可定制频率10多种频率供你选择,根据需求可为你定制特殊频率,满足您的各种探测需求;
独有的双天线窄峰定位法:带有专利技术的窄峰定位导向技术轻松识别目标电缆。信号反映更及时,信号变化更明显
发射机、接收机均采用高亮大屏幕彩色液晶显示器,具有罗盘追踪定位功能;
更加人性化的设计;
专业的窄带滤波,抗干扰能力最强;
连续自动阻抗匹配,不需人工干预;
多天线、多通道,直接显示电缆埋深;
电流测量用于目标管线的识别;
管线密集区域识别目标管线最有效的方法;
自带充电电池,不需市电,便于野外使用;
寻测50Hz运行电缆路径;
内置欧姆表可测环路电阻;
可选择干电池和充电电池;
万用表功能:在电缆故障查找前后测试电缆的通断性和绝缘质量;
充分保证供电时间,节约探测成本
适用于探测大埋深和长距离管线
探测更深、更远、更准确;
可靠识别目标电缆:带有专利技术的定位导向技术轻松识别目标电缆;
优质的售后保障,买的放心、用的安心 ;

技术指标

发射机

:

工作频率:工作频率:512 Hz、640 Hz、1.3K Hz、8.2KHz、9.6 KHz、16.4 KHz、32 KHz、65 KHz、74 KHz、82 KHz、98GXY-5000管线探测仪发射机 KHz、128 KHz、131 KHz、200 KHz
工作模式:直连、耦合、感应
匹配负载:5欧姆——3000欧姆
输出功率:随匹配负荷1~10瓦自动调节,电阻为5-3000 欧姆;
液晶显示:自动背光照明,显示输出能量、运行模式、自检状态、负荷电阻、电压等;
电池型号及寿命:6节1号充电电池,连续工作4-8小时;(视所选频率及功率档位);
过热过流:自动保护
电池状态:图形显示;
功率输出:四档输出
电池类型:6节一号镍氢充电电池
尺寸大小:390(长)×160(宽)×150(高)
重量:3.3公斤

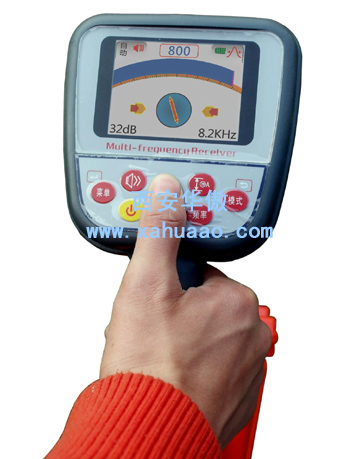

接收机

:

工作频率:50Hz、60 Hz、512 Hz、640 Hz、1.3K Hz、8.2KHz、9.6 KHz、16.4 KHz、32 KHz、65 KHz、74 KHz、82 KHz、98 KHz、128 KHz、131 KHz、200 KHz
具有彩色导向罗盘指示管线走向
自动识别外接附件GXY-5000管线探测仪接收机
天线模式:波峰法、宽峰法、宽峰箭头、波谷法
信号强度:图形与数字显示,量程0~999,可指示最大信号强度
增益控制:自动增益和手动增益,动态增益范围为0dB~100dB
探测深度:最大探深不小于10米(直连法)
最大探测距离:直连法时绝缘良好的电缆最大可达15km
深度显示:数字显示,最大可探测达2.5m,可选择实时显示
电流显示:显示被测电缆的有效电流值,可选择实时显示
声音指示:随信号强度变化的调频音调
电量显示:图形显示
精度*:±(5-12)%≤2.5m
采用3.5寸彩色液晶显示屏,液晶屏背光亮度可调且
内置6节1.5V 2200mAH可充电镍氢电池供电
配套智能型镍氢电池充电器,9V 800mA
充满后连续工作时间大于6小时,间断工作大于16小时
工作温度:-20℃--70℃
*取决于现场环境、非同心线的形状、临近线缆的数目以及土壤的返回电流

标准配置

接收机、发射机、地钎、仪器包装箱、充电电池及充电器
