KC-900智能型电力电缆故障测试仪
KC-900电缆故障测试仪用于检测各种动力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。
由于本仪器采用目前国际上最先进的“三级多次脉冲法”技术,加之自主开发的测试技术和高频高压数据信号处理装置,使其具有最好的电缆故障波形判断能力和最简单方便的操作系统。本仪器是国内率先研制成功、国内独一无二的“三级多次脉冲法”电缆故障测试仪。

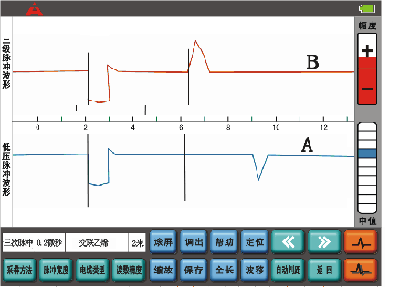

三级多次脉冲法的先进之处在于使现场测得的故障波形得到大大简化。将复杂的高压冲击闪络波形变成了非常容易判读的类似于低压脉冲法的短路故障波形。降低了对操作人员的技术要求和经验要求。所以,大大提高了现场故障的判断准确率。任何人都能方便准确地判读波形,标定故障距离,达到快速准确测试电缆故障目的。使故障测试成功率得以大大提高。国内所有传统电缆仪无法与之比拟。KC-900电缆仪的整体技术可以和国外同类产品媲美,其性能价格比也大大优于国内外同类产品。

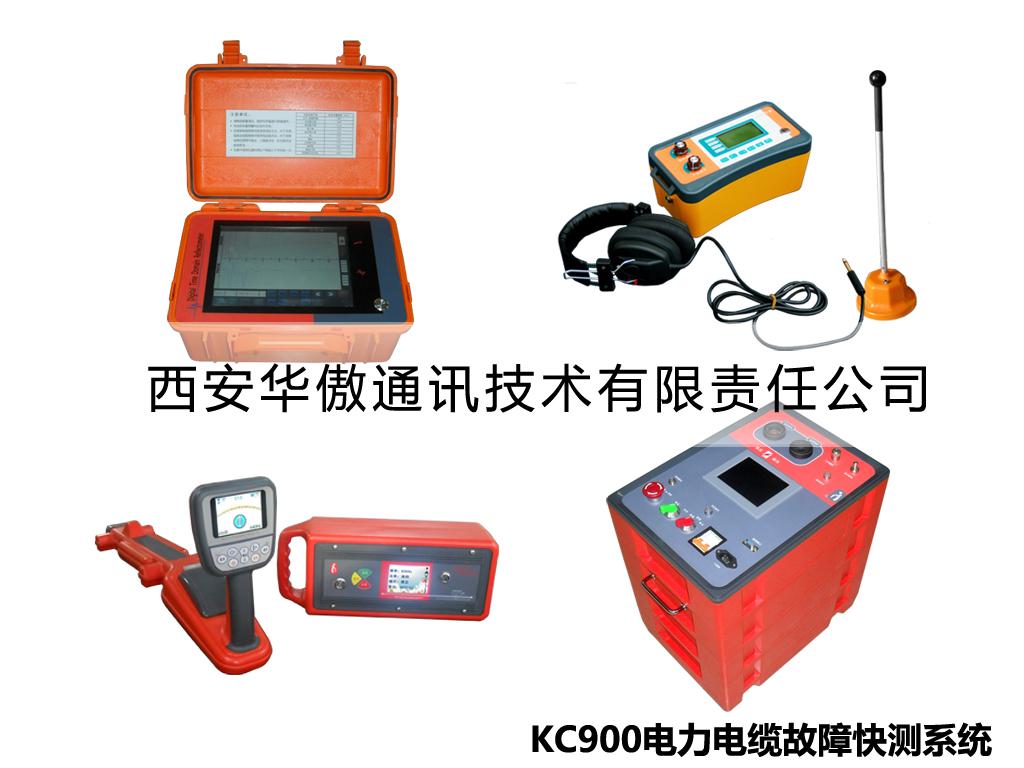

◆测距单元:KC-900三级多次脉冲测距主机及中央控制单元
主机采用11寸大屏幕彩色液晶触摸屏,国际领先的三级多次脉冲弧反射技术,使得采样成功率100%;
高阻故障均以低压脉冲波形显示,波形简单易判读,可实现自动判距;
中央控制单元内设放电机构,免去外接球间隙并需调节的烦恼及不安全性。
◆寻径及识别单元:DTY-3000电缆综合探测仪
全数字电磁感应技术,可轻松解决运行或非运行电缆的寻径以及识别问题;
数字滤波技术造就了超强的抗干扰能力,即使在电气化铁路旁。也不受任何干扰。
彩色液晶屏实时显示测试信息使您的操作轻松自如。
功率高达10W,最大测深可达10米。
◆定点单元:DDY-3000智能定位仪
全数字定点系统,实时显示故障点放电的声波与电磁波大小;
电磁波的连续记录可帮您轻松判断故障电缆的走向;
声波的连续记录使您即使不带耳机也可判断故障点的位置;
国家发明专利的防噪及数字滤波技术探头造就了超一流抗干扰能力;
独有的声磁同步技术可显示故障点与探头之间的距离。
◆高压发生单元:HGD-32一体化高压信号发生器
国际领先的数控式一体化高压发生单元,使得高压信号发生器轻巧且可操作性加强;
大屏彩色液晶实时显示升压过程;
对测试人员及设备提供多重保护;
高频升压系统,自动设定电压,可单次或连续放电。
全自动放电功能,无需放电棒放电。配置无线串口可遥控操作、记录。
测距主机技术参数:
1.测试方法:三级脉冲法、三级多次脉冲法、冲击高压电流取样法、低压脉冲法。
2.数据采样速率:200MHz、100MHz、50 MHz、25MHz、12.5 MHz。
3.测试距离:>30Km。
4.读数分辨率:1m。
5.系统定点精度:0.1m。
6.测试电缆脉宽设有:“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。
7.内置电源:充满电后仪器可连续工作3小时以上,亦可外接交流电源工作。
8.工作条件:温度-30℃~+45℃,
9.相对湿度: 90%。
10.海拔高度:小于3000米
中央控制单元技术参数:
1.控制方式:一键控制,依次触发三个级别信号顺序输出。
2. 显示方式:液晶显示
3.可储能量: 300J
4.工作电压:220V,50Hz
5.功 耗:100VA
6.外形尺寸:450mm×360mm×320mm
7.重 量:12Kg
8.使用环境温度:-30℃~+50℃
