ZMY-4000直埋电缆故障测试仪

产品介绍

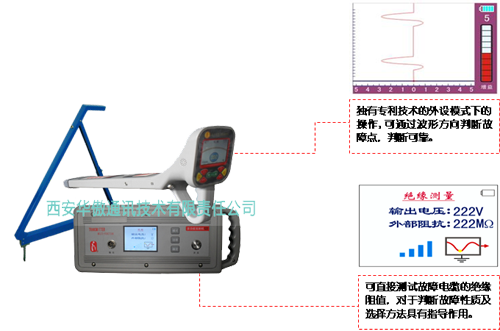

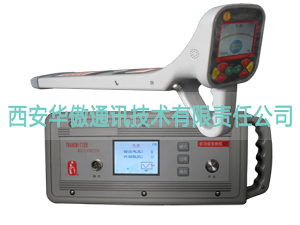

ZMY-4000直埋电缆故障测试仪ZMY-4000直埋电缆故障测试仪是西安华傲最新开发研制的新一代直埋电缆故障测试仪,与以前的产品相比采用了多项最新技术,代表了当今电缆故障测试领域的最高测试水平。ZMY-4000直埋电缆故障测试仪发射机和接收机都采用了大屏幕彩色液晶屏幕显示器,引入了脉冲电缆故障定点模式,增加了故障方向指示功能,使得电缆故障定位更加简单准确,仪器本身自带电子绝缘表,简化工作强度。同时ZMY-4000直埋电缆故障测试仪还继承了以前机型的一切优点:改变了传统的电缆故障定位工作概念,电缆故障测试过程中不需使用高压试验装置,不需分析波形,接线简单明了,不需使用交流电源,避免了繁琐的高压冲闪法接线复杂并且安全性差的弊病,全中文菜单,简单明了使用者一看即会。以前我们查找地下电缆路径,必须将运行电缆停电测试查找,而有些重要的运行电缆不可能停电,可以轻松解决带电电缆路径查找的问题。
ZMY-4000直埋电缆故障测试仪是在ZMY-3000直埋电缆故障测试仪的基础上改进升级的新一代产品,提高了仪器的工作模式、大屏幕彩色液晶显示、发射功率、提高了发射电压、增加了频率以及其它多项改进。是专门用于直埋电缆故障测试的检测仪器,其具有解决故障电缆对地绝缘短路及开路故障的快速准确查找定位,还可对埋于地下电缆路径的查找定位及电缆的敷设深度的测量。是新一代的电缆故障测试仪器,ZMY-4000直埋电缆故障测试仪的产生降低了电缆故障测试复杂度、难度,提高了安全性,它广泛用于:低压电缆故障的测试、农用地埋线故障的测试、埋地信号电缆的测试、金属死接地电缆故障的测试、高压电缆故障测试的补充,是电缆工作者的必备工具。
仪器特点

■具有专利技术及软件著作权的高科技产品;
■大屏幕彩色液晶定位仪,显示清晰,定位可靠;ZMY-4000直埋电缆故障测试仪功能特点
■多种故障定位模式;
■独有的电子摇表功能,判断故障轻松简单;
■独有的故障箭头指示,测试清晰明了;
■便携轻巧、使用方便、查找快捷;
■内置充电电池,测试时不需市电;
■带电电缆的路径查找;
■大屏液晶图形显示;
■内置欧姆表可测量电缆环路电阻;
■具有背光功能适合夜间操作;
■价格便宜、经济可靠;
■具有电缆定位和故障查找两种功能;
■连续自动阻抗匹配;
■可以找到高达2MΩ的对地绝缘故障;

技术规格

接收机技术指标:

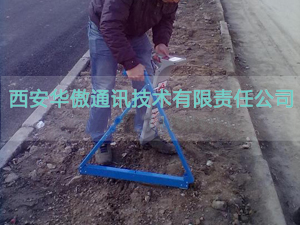

ZMY-4000直埋电缆故障测试仪现场测试图片 ●主动频率:低频、高频、脉冲、绝缘测量;
●被动式频率:50~60Hz;
●深度范围:0~6M;
●声音指示:随信号强度变化的调频音调;
●信号强度指示:彩色液晶屏,声音提示;
●信号强度表示: 条形图、数字量程0-999
●增益动态范围:100db
●电池型号及工作时间:6节5号充电电池,连续工作8个小时;
●体积:70×20×11 CM3
●重量:2kg

发射机技术指标:

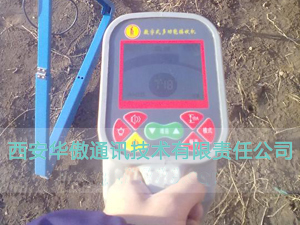

ZMY-4000直埋电缆故障测试仪现场测试图片 ●输出频率:低频、高频、脉冲、50HZ;
●输出模式:直连、感应、耦合;
●输出功率:随匹配负荷0.6~6瓦自动调节,电阻为5-30000 欧姆;
●液晶显示:自动背光照明,显示输出能量、运行模式、自检状态、负荷电阻、电压等;
●电池型号及寿命:6节1号充电电池,连续工作4-8小时;
●过热过流:自动保护
●体积:16×16×39 CM3
●重量:3.6kg;

工作模式:
(一)电磁信号比较法:将发射机信号施加至电缆故障相,然后将接收机选至“波峰法”进行信号追踪,根据接收机检测信号的强弱关系,将信号急剧减小(增大)或嗄然消失(突跳点)地段确定为异常点-即故障点位置。
(二)带方向的跨步电压法: 由发射机提供一高压脉冲信号,所施加的电流经电缆故障点入地,在电缆故障点周围产生一带方向的跨步电压,通过‘A'字架的两根电极沿电缆路径测量电位及表盘的方向指示的变化情况。当靠近故障点时,电位差将迅速增加同时方向指示为前方,并在临近故障点前达到最大值,然后信号出现大-小-大变化,并且故障方向指示指向相反方向,在这一变化中的最小点即是故障点。

标准配置

发射机、接收机、A字架、信号线、接地棒、说明书、仪器箱
