DZY-2000电缆故障测试仪
产品介绍
DZY-2000电缆故障测试仪由电力电缆故障测试仪主机、电缆故障定位仪、电缆路径仪三个主要部 分组成。电缆故障测试仪主机用于测量电缆故障故障性质,被测电缆全长及电缆故障点距测试端的大致位置。电缆故障定点仪是在电缆故障测试仪主机确定电缆故障点的大致位置的基础上来确定电缆故障点的精确位置。而对于未知走向的埋地电缆,则需使用电缆路径仪来确定地下电缆的走向。若已知地下电缆的具体走向,可不使用电缆路径仪。电缆故障测试仪主机可与笔记本电脑直接相连,便于管理与操作。整套电缆故障测试仪器配合使用可以快速准确地找到各种电缆的故障点,电缆故障追踪仪适用于广大厂矿企业、冶金、石化系统、电厂、机场、铁路和供电等部门。西安华傲生产的电力电缆故障测试仪系列产品广泛应用于35KV以下各种不同截面的铝芯、铜芯电力电缆、高频同轴电缆及市话电缆的低阻、短路、开路及各种高阻故障的探测,是保障安全供电的必备设备和电缆生产、维护工作者的得力助手。经北京供电局、天津供电局、武汉供电局、西安供电局等多家单位实际使用,用户普遍反映DZY-2000电缆故障测试仪器具有使用方便、测量精度高、测试时间短和性能稳定的优点,得到了广大用户的一致好评。

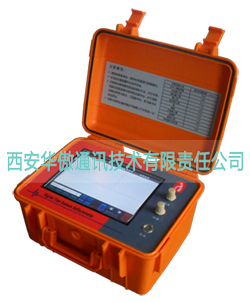

(主机)性能及技术参数
测距主机性能特点:
可测的电缆故障类型:各种截面的铝芯或铜芯电力电缆、同轴电缆、及其他类型电缆的以下类型故障:
■闪络性电缆故障或电阻值极高的故障;
■封闭性电缆故障或一般高阻的故障;
■电缆的低阻故障、短路或开路故障;
■电缆长度和电波在电缆中的传播速度。
测距主机技术参数:
■可测电缆的电压等级: 35KV 以下;
■最大测试距离: 15Km;
■工作极限误差: ±3%;
■使用环境温度: -10~40℃;
■使用环境湿度: 45~75 %;
■工 作 电 源: 可充电电池
■功 耗: 30W;
■外 形 尺 寸: 230*140*270(mm3);
■重 量: 2 kg;
性能及技术参数
DZY-2000D电缆故障定位仪配备了一流的集成电路和放大器。在DZY-2000D电缆故障定位仪的声音通道上的过滤装置最大限度地去除干扰噪音,同时增强电弧产生的声音。液晶显示屏可同时显示声音脉冲和磁脉冲以及故障点距探头测试点的距离。这样通过监听地下声音的变化及显示距离来共同判断故障点
规格及参数
■可同步接受故障点放电时产生的声波和电磁波并显示探头到故障点的距离;
■显示距离: 最大22.6米,最小距离0.1米;
■电源电压: 9V;
■功 耗: 0.2W;
■使用温度: - 10-40℃;
■外形尺寸: 定位仪:180*80*70; 探 头:Ф85*90;
■重 量: 1.5Kg(含探头);
性能及技术参数
DZY-2000D电缆故障定位仪配备了一流的集成电路和放大器。在DZY-2000D电缆故障定位仪的声音通道上的过滤装置最大限度地去除干扰噪音,同时增强电弧产生的声音。液晶显示屏可同时显示声音脉冲和磁脉冲以及故障点距探头测试点的距离。这样通过监听地下声音的变化及显示距离来共同判断故障点。

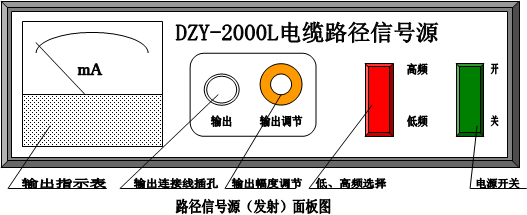

规格及参数
■测试信号: 正弦波,频率 15KHz、1KHz;
■输出功率: > 30W;
■输出阻抗: >8Ω;
■电源电压: 交流220V± 10﹪,50Hz±1﹪;
■使用环境温度:-10 - 40 ℃;
■外形尺寸: 300*250*90
■重 量: 1.5kg
