DZY-3000电缆故障测试仪

系统介绍
DZY-3000电缆故障测试仪 DZY-3000电缆故障测试仪是公司的又一杰作。我公司作为电力电缆测试领域中的领跑者,在产品开发研制中不断追求完美、努力创新。DZY-3000电缆故障测试仪采用了国际最高水平的时域反射技术,故障波形简单明了,判断故障距离轻松愉快。 DZY-3000电缆故障测试仪由电缆故障测试仪主机、电缆故障定位仪、电缆路径仪三个主要部 分组成。电缆故障测试仪主机用于测量电缆故障故障性质,被测电缆全长及电缆故障点距测试端的大致位置。电缆故障定点仪是在电缆故障测试仪主机确定电缆故障点的大致位置的基础上来确定电缆故障点的精确位置。而对于未知走向的埋地电缆,则需使用电缆路径仪来确定地下电缆的走向。若已知地下电缆的具体走向,可不使用电缆路径仪。电力电缆故障测试仪主机可与笔记本电脑直接相连,便于管理与操作。整套电缆故障测试仪器配合使用可以快速准确地找到各种电缆的故障点,电缆故障追踪仪适用于广大厂矿企业、冶金、石化系统、电厂、机场、铁路和供电等部门。 西安华傲生产的电力电缆故障测试仪系列产品广泛应用于35KV以下各种不同截面的铝芯、铜芯电力电缆、高频同轴电缆及市话电缆的低阻、短路、开路及各种高阻故障的探测,是保障安全供电的必备设备和电缆生产、维护工作者的得力助手。经北京供电局、天津供电局、武汉供电局、西安供电局等多家单位实际使用,用户普遍反映DZY-3000电缆故障测试仪器具有使用方便、测量精度高、测试时间短和性能稳定的优点,得到了广大用户的一致好评。
故障测距单元

性能特点:

■可测35KV以下等级所有电缆的高、低阻故障,适应面广。有低压脉冲法,高压闪络法两种

■8寸彩色液晶触摸屏作为显示终端,强大的数据处理能力和友好的显示界面

■全中文菜单,按键定义简单明了,测试方法简单快速

■有极安全的采样高压保护措施,测试仪器在冲击高压环境中不会死机和损坏

■有计算机通讯接口,可方便将数据及图形保存在计算机内

■内置电源,可在无电源环境测试电缆的开路及低阻短路故障

测距主机技术参数:

1.测试方法:冲击高压闪络法;低压脉冲法。

2.冲击高压:低于35KV电力电缆。

3.数据采样速率:80MHz、40 MHz、20MHz、10 MHz。

4.测试距离:>30Km。

5.读数分辨率:1m。

6.系统测试精度:小于50cm。

7.测试电缆脉宽设有:“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。

8.所有的高阻故障波形仅有一种,即类似低压脉冲法的短路故障波形。

9.具有测试波形储存功能:能将现场测试到的波形按规定顺序方便地储存于仪器内,供随时调用观察。可以储存大量的现场测试波形。 10.能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比,可自动判断故障距离。

11.内置电源:充满电后仪器可连续工作3小时以上,亦可外接交流电源工作。

12.工作条件:温度-10℃~+45℃,相对湿度 90%。

路径及识别单元

路径仪技术性能及参数

DZY-2000L电缆路径仪仪器图片

■测试信号:正弦波,频率 1KHz、30 KHz;

■输出功率: 30W;

■电源电压:交流220V±10﹪,50Hz±1﹪;

■外形尺寸: 220×210×80mm;

■重量: 0.5kg;

■使用环境温度:-10—40℃;

故障定点单元

技术性能及参数

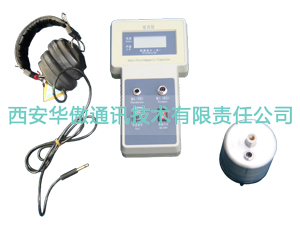

DZY-3000D电缆故障定位仪图片 ■可同步接受故障点放电时产生的声波和电磁波,经CPU处理并由液晶屏显示出探头测试点到故障点的距离及声波和电磁波的具体情况。
■显示距离:最大22.6米,最小距离0.1米;
■电源电压:9V;
■功 耗:0.6W;
■数显误差:≤5%, 定点误差:±0.3m;
■使用温度:-10—45℃;
■外形尺寸:定位仪:180×80×70 mm; 探头:Ф85×90 mm;
■重 量:1.5Kg(含探头)
高压信号发生单元

HGD-32F/15F超轻型高频高压信号发生器HGD-32F超轻型高频高压信号发生器图片
■采用开关电源电子升压,体积小、重量轻
■输出电压显示为彩色液晶屏罗盘式动态显示
■功能完善可靠、接线简单、操作安全。

测试现场

DZY-3000电缆故障测试仪现场测试图 DZY-3000电缆故障测试仪现场测试图

DZY-3000电缆故障测试仪现场测试图 DZY-3000电缆故障测试仪现场测试图
