在乾县火车站使用CI-2000电缆识别仪与传统识别电缆方法对比测试报告

测试地点:乾县火车站
测试人员:西安华傲郭工徐工 任工 宝鸡电务段 刘主任
测试时间:2015年7月21日
测试仪器:铁路室内 CI-2000 识别仪等新品

现场情况:由于前期测试过两次,接头位置已经找出,后将电缆重新掩埋。这段时间绝缘已经上升到5兆。担心绝缘再次出现问题,所以决定将此33芯的电缆准确识别出来。再出现问题可以采取对接的方式解决问题。

客户采用传统方法进行识别:

将要识别的33芯与不同粗细的48芯中间串联一个灯泡,这样通过施加220V市电,33芯与48芯都有193mA的电流,通过钳流表就可以判断出哪个是所要识别的33芯电缆。客户将使用传统方法所识别出的电缆进行标记。等待我们使用仪器判断的结果进行比对。

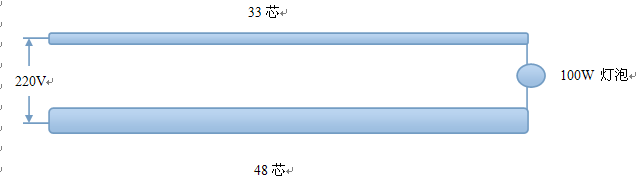

传统识别电缆图示
使用CI-2000电缆识别仪:

将要识别的33芯电缆一芯的末端接地,在发射机端将红夹子接此芯,黑夹子接地。发射机输出断续信号,耦合钳在端头处卡取基准信号强度大小,记住当前增益值,并观察电流方向指示。到电缆沟中取逐个进行识别,当识别到目标电缆时,幅度为最大并电流为正向。其他电缆表现为幅度很小,电流为反向。

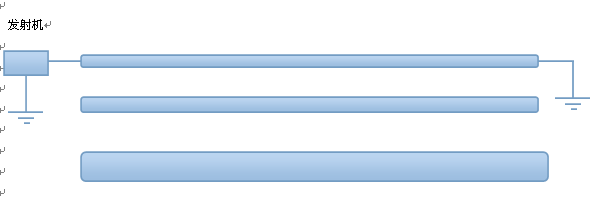

电缆识别仪使用图示
总结:

传统方法的缺点就是:要通过大电流才可以进行识别,并且实现很复杂,必须要找到另一根不同粗细的来进行配合,如没有则不能使用。而且数字缆不能通过此方法进行使用,因为数字缆的绝缘材质不能经受住大电流所产生的热量。

与传统方法相比,电缆识别仪的好处就是只须在电缆末端接地即可,操作简单,输出电流很小,任何材质的电缆均可识别,并且接收机带有幅度大小和方向指示。可快速、准确的识别出目标电缆。

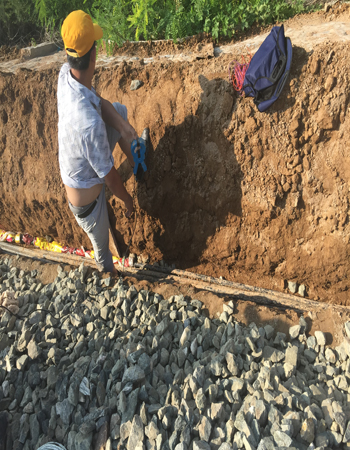

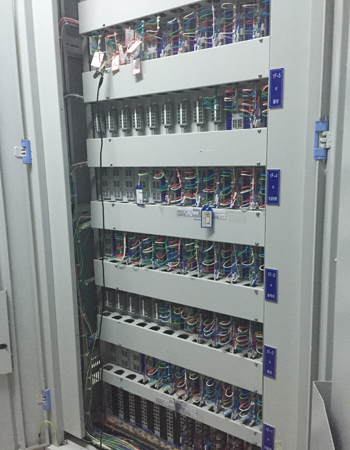

CI-2000电缆识别仪测试现场图
