中国国家广播电台七二三台电缆故障测试仪测试报告

测试地点:国家广播电台七二三台
测试人员:西安华傲王工 苏工以及当地工作人员
测试时间:2015年10月14日
测试仪器:KC-800电缆故障测试仪
现场情况:三相四线制铜芯电缆,70米断线
测试经过:
  • 1.现场与客户沟通后得知,该电缆为锅炉房供电电缆,由于锅炉改造,施工导致电缆被破坏。用DZY-3000电缆测试仪测距后,波形显示为60米断线。

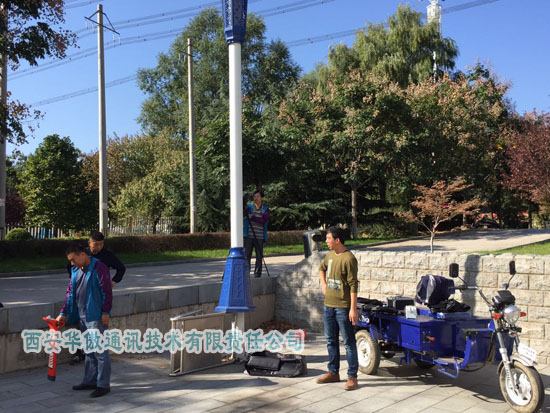

  • 电缆故障测试仪测试现场图
  • 2.刚好不远处能看到正在施工,于是用DTY-3000电缆路径仪夹其中一相找路径,电缆在经过篮球场后拐弯,直奔锅炉房,在锅炉房附近,能看到地面有明显的开挖痕迹,电缆在经过一处开挖点后,信号衰减非常明显,而且提高增益也没有变化,因此将该处作为一个怀疑点。
  • 3.为了验证该处是不是故障点,用高压信号源HGD-15F加高压,用 电缆故障定位仪DDY-4000在怀疑点处,听到了明显的放电声,遂确定该处就是故障点。

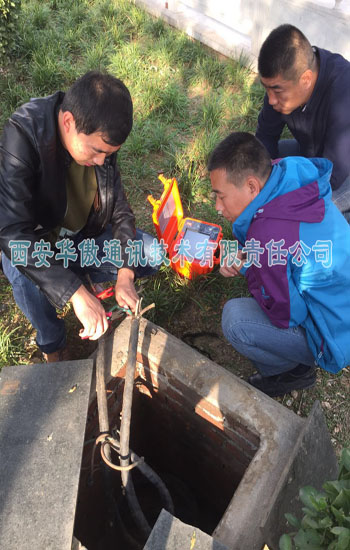

  • 电缆故障测试仪测试现场图

    电缆故障测试仪测试现场图
    测试总结:该次测试为交货培训,客户对于仪器的性能很认可,测试过程中,也比较用心,达到了我们培训的目的。
