信阳供电段花园KC800电缆故障测试仪测试报告


时间:2015-06-04
测试人员: 供电段胡书记 西安华傲通讯技术有限责任公司 郭蓉伟 周波
测试地点:信阳供电段花园供电车间。
设备: kc800电缆故障测试仪。

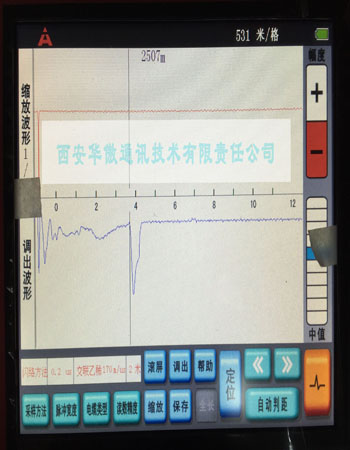

电缆为10KV高压电缆,使用2500v摇表测试,其中红相对铠0兆欧,绿相对铠5兆欧,黄相对铠绝缘50兆欧,红相对绿相相间绝缘5兆欧。 使用低压脉冲测距,全长为2626米,使用闪络测距,红相对铠波形, 如图:

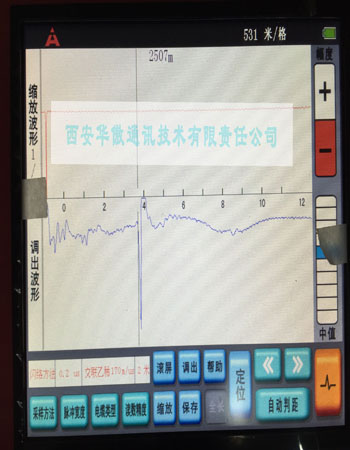

  • 使用低压脉冲测距,全长为2626米,使用闪络测距,红相对铠波形 红相对绿相的闪络波形

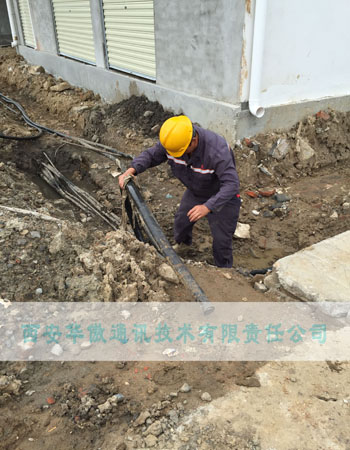

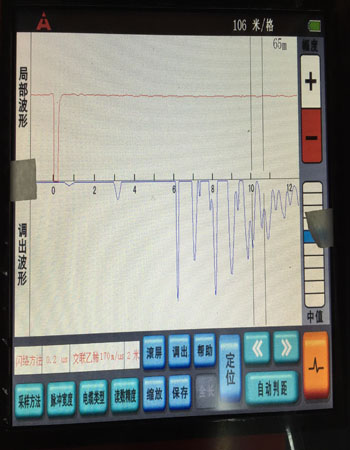

    通过测距可以判断故障点在电缆末端,到达电缆末端后红相对绿相相间闪络波形 现场测试情境图

    使用地下管线定位仪,找寻出65米附近的准确路径,施加高压进行定点,在一个墙角处,听到明显的放电声音,放电能量强,所以地面都有震动。

    总结:此次测试在于前期的分析,因上次测试过使用电缆故障测试仪三次脉冲测距,也是在离电缆末端100米左右。但故障点是定位到电缆末端的电杆下。一般来说测距的误差没有那么大。也由于环境问题,电缆放置的时间长。导致相间绝缘也下降,故使用相间测距和精确定位故障点
