成功解决广东中山移动基站电缆故障问题


测试时间:2015-06-04
测试人员:中山市移动通信有限公司 高工 西安华傲通讯技术有限责任公司 张工
测试地点:中山市
测试目标:380V移动基站信号塔供电电缆。
故障现象:短路,断线,接地三种故障。
设备:KC-800电缆故障测试仪

客户情况: 测试电缆分别为三个移动基站信号塔的供电电缆,因发生故障,导致基站内无法送电,部分区域的手机信号接收信号较差,给人民的日常生活与通信带来了很大的不便。特此情况,中山市移动通信有限公司邀请我公司技术人员携带相关电缆故障测试设备到现场解决问题。

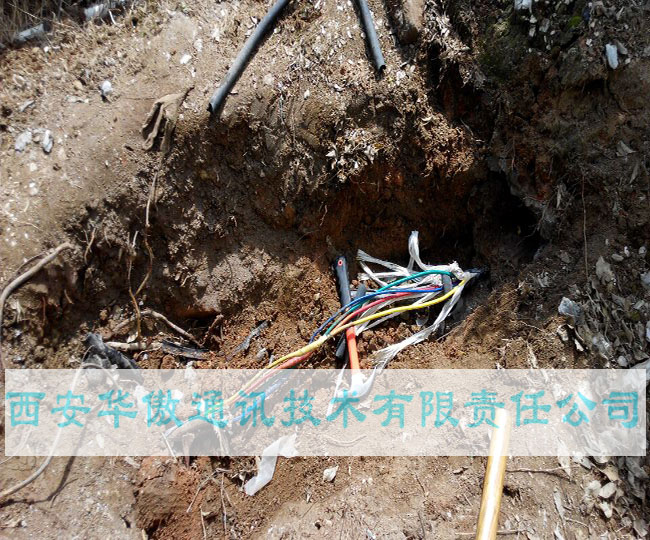

电缆故障测试 电缆故障测试

现场测试情况:现场测试情况: 到现场后,详细了解故障电缆的情况后。首先,将故障电缆两端系统离线,摇表测试绝缘阻值,结果为三火一零线相间之间的绝缘为0。可以判断为相间短路故障。后使用低压脉冲法测试到电缆全长为269M。通过电缆故障检测仪对故障电缆的路由进行精确的查找。在各项工作都做到到位后,使用集成度很高的一体化高压信号发生器给故障电缆施加电压,击穿放电。在位于电缆的末端处,用全数字电缆故障定位仪明显听到故障点的放电声,声音清脆,响亮。经开挖,故障点明显。 而后,又测试到了三个故障点,经开挖,测试都很准确

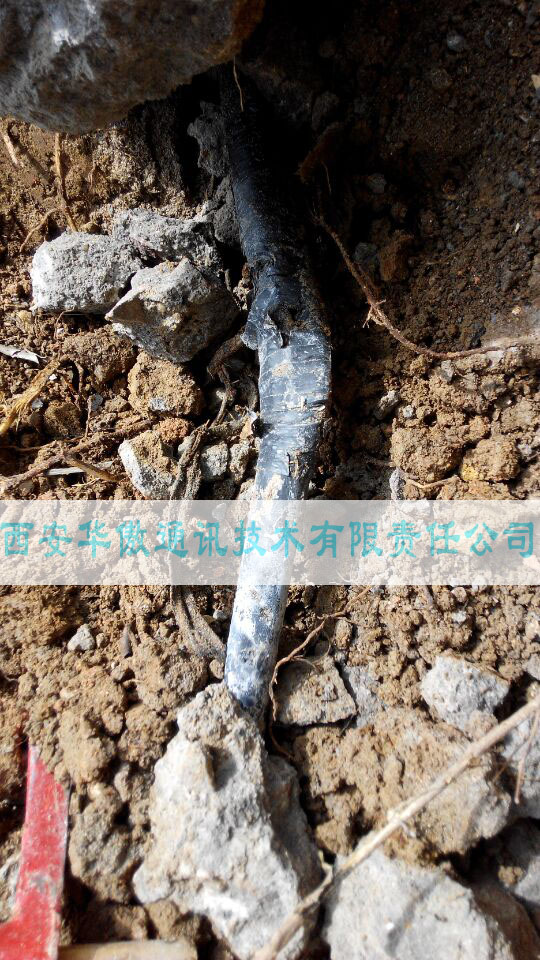

电缆故障测试 电缆故障测试

总结:电缆故障点测试要做到测试的精确性,首先要落实每一步的测试,做到步步出精确数据
