GXY-2000地下管线探测仪常用方法介绍和应注意的几点事项

GXY-2000地下管线探测仪常用方法介绍和应注意的几点事项

GXY-2000地下管线探测仪发射机的信号施加方法共有3种工作方式 :直连法,耦合法,感应法。

GXY-2000管线探测仪接收机也有3种工作模式:波峰法、波谷法、A字架。下面所述接收机均在波峰模式下进行。我下面做一下简单的介绍。

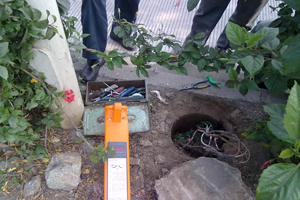

1 直连法:直连法是直接将发射机发出的信号施加到被测管线上。在使用这种方法查找目标管线时,可以运用发射机上的2种频率:音频和射频。它们的区别是音频信号的频率低,衰减慢,传输距离远,它的辐射能力小,穿透能力弱,从而不容易串线; 而射频信号频率高,穿透能力强、辐射能力好,但是含有高频成分较多,衰减较快,传输距离较近。在查找时,就要灵活应用这两种频率的特点。

在使用过程中,如果远端接地,回路电阻小,就用音频来查找目标管线;回路电阻较大时,想办法改善接地状况来减小回路电阻;如果远端受某种原因的限制不能接地,或者接地经处理后回路电阻仍然较大,还有就是管线中有接头、绝缘物等等时,那就需要用射频信号来查找。(发射机上有回路电阻显示大于2000了就说明回路电阻有些大)

2 耦合法:有的时候受环境或情况限制,(如电缆带电运行等)不能直接将信号施加到目标管线上时,我们就要用这种方法。这种方法就是发射机通过偶合夹钳将信号施加到被测管线上。在使用这种方法时使用者一定要注意,钳口要完全闭和,使用音频频率。由于是这种频率,它的穿透能力弱一些,所以要求回路电阻要低,这样就要使目标管线两端接地。使用者在查找之前,先要弄明白目标管线是否两端都接地,或者是中间有无接头、绝缘物等等。注意在选择夹钳放置点的时候,切勿将夹钳放置在管线端头处,尽量离管线端头远些。

3 感应法:这种方法只能用射频信号,因为它的辐射广,穿透能力强。使用时,先要调整好发射机和接收机之间的距离,因为在这种方法中,发射机发射的是一个面状的射频信号,这样空气中也会有发射机发出的信号,为了避免接收机直接接收到空气中的射频信号,所以就要先调整好两者之间的距离。调整距离时,可以结合控制两者之间的距离和接收机的增益大小来完成调整。

在查找时,如果查找目标是一条管线,那就先从目标管线端头处开始,如果环境限制或者特殊情况,那就要找明显的中间暴露点,如(井盖等)。注意要将发射机顺着管线的走向放置在目标管线正上方,这样施加的信号就会最大。然后在用接收机选择射频去接收目标管线发出的这个信号。

如果要大面积查找,就要发射机和接收机并行,运用这种方式时,要保持好两者之间的距离,还要求发射机和接收机同步前进,这就是我们所说的"扫测"。

4 50Hz法: 这种方法可以寻测运行电缆。这种方法运用简单,只用接收机即可,把接受机上的接收频率放到50Hz上就行。

GXY-2000管线探测仪有三种测深方法:直读法、45度法、80%法

在测深过程中,如果信号是直接施加上去的,那就是直连法的前提下,可以用直读法测深,为了要测深准确,选择测深地点很重要。测试点管线要直,无分支,无接头,相邻管线无干扰的前提下,测试比较准确,这种方法有局限性。 45度法将接收机放在目标管线正上方,然后将接收机原地旋转90度,在将接收机垂直管线方向移动到信号最小点,这个点到信号最大点的距离就是埋深深度,45度法的角度不好掌握,限制了它的应用。下面我说一下80%法,这种方法不受连接方式的限制,运用简单、直观。概括出来就是发射机发射信号后,接受机在管线上方接收到信号后,找到最大点,记住最大点的信号强度数Xmax ,然后分别向两边垂直于管线方向移动,当两边的信号强度降到80%Xmax时,记住这两个80%Xmax点,这两个点之间的距离就是管线的埋深距离。

注:测深时,接收机只能在波峰模式下进行。
