电缆故障预定位（粗测）的原理及方法（一）
电缆故障定位仪测试的粗定位原理上主要分为：直流测距法和时域反射法。直流测距法又分为：电阻（电压）比较法和电桥法两种。时域反射法根据采样方式的不同又分为：三次脉冲法、二次脉冲法、电流取样法、电阻（电压取样法）。下面就进行一一阐述：
一、 电阻（电压）比较法：

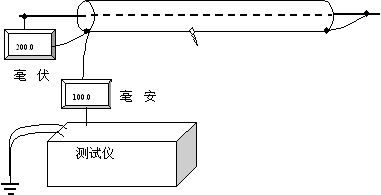

接线图如下，在测试端的芯线和外护套上接毫伏表（万用表毫伏档），表笔直接与芯线和外护套接紧，不要接到仪器输出线的夹子上，避免接触电阻影响毫伏表的测量结果；仪器设置在连续输出档，调整输出电压，使输出电流达到A1（最好是整数如100.0mA），这时读取毫伏表上的读数V，由于电压表输入电阻很高，因此，流经项线的电流很小，可以认为毫伏表的电位测量端到故障点的电位，因此，该读数即为测量端到故障点两点的电位差V1。再将仪器移到电缆的另一侧（末端）进行测量，让输出电流值与始端测量时的数值一致，这时毫伏表的读数为V2；
故障点距离始端的距离Lx=（V1×L）/（V1＋V2）；也可以用比例来表示故障点的距离（V1×100）/（V1＋V2）；
采用这种预定位的本公司的代表产品主要有“WHT-08电缆外护套故障测试仪”

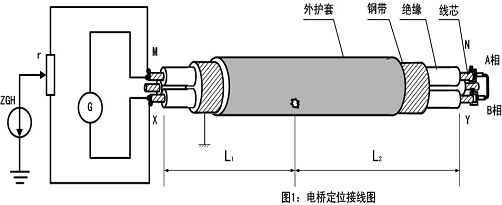

电桥法原理:将被测电缆故障相与非故障相短接,电桥两臂分别接故障相与非故障相,调节电桥两臂上的一个可调电阻器,使电桥平衡,利用比例关系和已知的电缆长度就能得出故障距离。
直流测距法的主要缺陷有：需要电缆全长数据，通过步行估计；需要在另一端短接电缆；开路故障不能定位。多点电缆故障无法测试。
适用于低阻( 低于10倍波阻抗) 、接地及开路故障，并可以测试电缆的全长和电波在电缆中的传播速度。当电缆发生低阻或接地故障时，故障点处的等效阻抗应为故障电阻与电缆特性阻抗的并联，故障电阻越小，反射波形越明显。当故障电阻为零时为全反射。由于测试端等效阻抗( 测试仪器的输入阻抗)大于电缆特性阻抗，所以在测试端产生同极性反射脉冲。而在低阻或接地故障处，由于故障电阻小于电缆特性阻抗，所以入射脉冲到达到故障点后产生反极性脉冲，并传输到测试端，接收到的反极性脉冲的下降沿就对应故障点的反射波。根据脉冲入射到返回所经过的时间ΔT和电波在电缆中的传播速度V，可以计算出传播路径的长度，进而得到测试点到故障点的距离S，具体计算公式为：
电缆故障测试仪通过反射脉冲的极性可以判断故障的性质。对于开路故障发射脉冲与反射脉冲同极性；而对于短路或低阻故障发射脉冲与反射脉冲反极性。当电缆发生开路故障时，故障等效阻抗为故障电阻与电缆特性阻抗的串联，开路即相当于故障电阻为无穷大，这种情况入射脉冲将形成全反射，在测试端产生同极性反射脉冲，接收到同极性的脉冲的上升沿与故障点的反射波形对应。电缆接头处的特性阻抗通常会变大，在此处反射波和入射波同极性。而“T型头”接头处的等效阻抗较电缆特性阻抗小，所以在此处反射波和入射波极性相反。
