实践中总结出的发挥好漏水检测仪的四点重要内容
(一)地面听漏作业法
用直接听漏法,当在漏水检测仪管道的阀门、节门、水表处查听到管道有漏水的声音后,就沿管线在怀疑漏水的管段进行地面听漏,以确定漏点的平面位置。
1、地面听漏应具备的条件:
(1)明确管线的走向,管道口径及材质;
(2)管道的埋深;
(3)管道内的水压(应不低于0.1 Mpa);
(4)障碍物及堆积物等。
2、听漏作业的步骤:
以上情况了解清楚后,便可携带好漏水检测仪、地下管线探测仪等仪器进人现场工作。依管道走向清况近左、中、右迂回曲前进,边听边把听的每一点的声音进行辨别分析,是否是漏水音,后一点和前一点的声音有没有不同和变化。

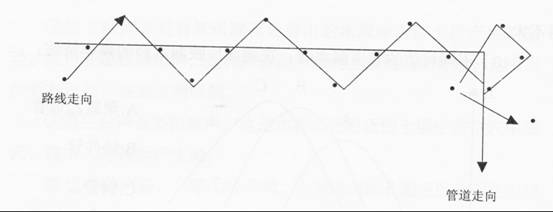

地面听漏作业行迹图 :黑点位置是放置听漏仪拾音器的位置。
拾音器的停顿时间是2-3秒钟,这是在没有捕捉到漏水目标之前,此时,因没有听到真正的漏水音,每一点听的时间再长也没有用。
(2)把沿管道线听到似漏水声音的重点地方,依音量大小,高低之不同加以区别,并在地面上把漏点标志出来。
(3)第二遍把声音异常的地点再进行仔细听测、分析、比较,摸清漏声音域的范围,漏音地点在管道的(平面位置)正中还是偏离。
(4)在管道上方的地面上,听到“呼呼”或“嗤嗤”有类似瀑布声音而且只听到一点,可肯定的判断,这就是漏水点的所在位置。如果同时听到两个或两个以上的漏水点,这时在通过比较后,先把最有把握的漏点修复后,再用直接接触法听一次管道,如还有漏水声音,需再复查定位。
(二)漏点的纠偏与核实:
在听漏定位的过程中,有时听到的漏音位置偏离了管线,有的漏音模糊不清,至使定点定位下不了决心,恐怕造成误刨或误找,费工费时,降低了听漏的准确率。
1、纠偏、核实的方法:
(1)将管线的平面位置与漏音的中心位置进行核对,鉴别出误差的大小,然后将漏点划到管线的平面中』合位置中,探测水位的高低。
(2)打地钎法:将直径12m/m x 1.5m的钢钎打人漏水音的中心位置中,探测水位的高低。
(3)将拾音器放在钢钎上,听地下漏水的情况。
(4)用三磅重的郎头,敲打地面,听其是否有空洞声。
(三)无明显漏声的漏点
大部份管道漏水时用地下管道漏水检测仪仪器都能听到漏水的声音,准确的找到漏水的地点,但大约有3-5%的漏水点,听查起来费思费力,解决时不太顺手。它的情况是:
(1)漏口被水淹没,声音能量被水吸收;
(2)管道埋设太深,声音能量被泥土吸收,传不到地面上来;
(3)漏孔太小
(4)冻层太厚
(5)水泥地面太厚,(400M/M以上);
(6)水压太低,机制的声音微弱;
(7)漏口处有挤压的障碍物,至使声音振动不畅;
(8)管道的上方有下水管道隔音;
(9)地面上有建筑物、堆积物,无听漏活动的空间;
(10)大管道接口处渗漏(尤其在接口下方);
以上十条并非听漏人员技术能力不够,也不是自来水漏水检测仪仪器质量问题,而解决起来费力,纯属情况特殊,要特殊对待和看待,只要具体的对待,问题总能解决。
(四)厂矿单位的检漏方法
厂矿及企事业单位,有自己的上水管道和给水设施,大部分的单位都装备了一级计量水表,二级计量水表和三级计量水表,从计量的角度,很容易发现管道漏水,那就是总水量对不上数,这就需要进行管道检漏。检漏人员进行检漏之前,先要做好准备工作:
(1)请有关部门或有关技术人员,介绍管道漏水情况;
(2)索取管道图纸资料,有关技术人员介绍管道情况;
(3)阅看图纸资料,询问管道埋深及水压力情况;
(4)询问厂家对管线漏水所怀疑的地方;
(5)进人现场听漏,先自支管道的末梢和管道设施暴露的部位进行直接接触式听漏,以找出漏水管道的漏水线索;
(6)地面听漏定出漏点位置;
(7)对不明走向的漏水管线要用管线探测仪寻找出管线走向的平面位置。
终止所述:做好管道检漏工作不但靠技术,靠方法,靠仪器,更重要的一条是多实践,利用自己灵敏的耳朵,来辩别仪器提供的各种较复杂的声音,利用眼睛观察管道上方各种异常的漏水征兆,利用各种办法验证漏水的准确部位。把全部的智慧倾注到管道检漏技术上来,就能做到所向披靡,遇到管道漏水问题,就迎刃而解。没有解决不了的问题。
有的人,参加了几次检漏培训班,有的在管道检漏的专业队伍中,学习了几十天,仪器也都置全了,就是解决起检漏问题来,不大得心应手,技术不过硬,原因何在?我们了解情况后,才明白,他回单位后,不经常听漏,或被别的工作任务给挤掉了。几年后还是不熟悉听漏。这就和听了几次游泳课一样,很少实践锻炼,一下水,准沉水底。
也有的同志听了检漏培训课,买了听漏仪,寻管仪,回单位就练了起来。不但给本单位进行了管道检漏,把单位不明的管线查的一清二楚,而且都上了图纸。
之余,他们又开展了第三产业,对外进行寻管线,听查漏水的服务活动,开展不到三个月下的本钱都赚回来了。给单位、个人都增加了收人,何乐而不为了。
