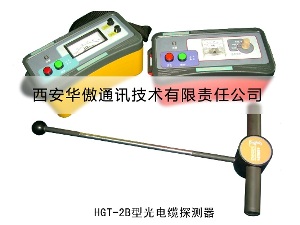

HGT-2B光缆探测器

HGT-2B光缆探测器产品介绍

HGT-2B型光缆探测器是通讯光缆、电缆施工和维护工作中不可缺少的常用仪器,也是建筑施工中探测地下金属管线(水管、气管、油管)的仪器,可以准确地确定地下电缆、地下光缆或地埋金属管线的位置及埋深,为施工和维护工作提供了方便,节省人力、物力和时间。
HGT-2B型光缆探测器是我公司为满足地下光缆、电缆维护工作而研发的新型光电缆探测器,主要用于探测直埋于地下的光缆、电缆的路由和埋深。该产品也可探测电缆和其它地下金属管线(如金属水管)的路由和埋深,也可以探测光缆的故障,效果会因管线的材料、绝缘情况、长短、埋深而有所差别。HGT-2B型光缆探测器相对于HGT-2A光电缆探测器增加了发射机的功率以及探测仪的频率,即使对短光缆及接地不良的光缆也有较好的探测效果,使其应用范围跟广泛。
本机器由发送机、接收机及附件组成,选用新型集成器件和数字电路技术,确保电气性能稳定可靠,选择性好、能在较强工频干扰中工作。具有恒流充电,欠压告警和过压断电保护。

HGT-2B光缆探测器特点

接收机
分体结构设计;
多功能探杆设计:满足波峰法、波谷法、45度探深;
超强的探头使探测准确,探测深度更大;
供电方式可选择 (蓄电池和干电池);
多种方式探深:45度法、80%法;
面板表头指示:清晰直观;
信号强度具有调频声音指示,降低操作者的工作强度;
电池缺电自动告警;

发射机
供电方式可选择 (蓄电池和干电池);
体积小、重量轻、便于携带、操作简便;
输出短路自动保护功能;
输出功率全自动匹配,简化操作;
输出表头指示,更加直观;
电池缺电自动告警;

HGT-2B光缆探测器技术参数

发射机:
输出频率:916Hz、32KHZ;
输出功率:1W、3W;(输出阻抗自动匹配);
电源类型:12节五号干电池(或选配充电电池);
工作温度:-15℃-- 50℃ ;
尺寸:75*180*160;
重量 1.3公斤;
接收机:
输出频率 916Hz、32KHZ;
埋深在1.5米以内时,有效探测范围15公里;
埋深在2.5米以内时,有效探测范围10公里;
探测电缆平面分布位置,误差不大于5厘米;
电源类型:6节五号干电池(或选配充电电池);
工作温度:-15℃-- 50℃;
尺寸:75*180*160;
重量:0.8公斤;


HGT-2B光缆探测器配置

发射机、接收机、连线、地钎、仪器袋、操作手册
选件:信号夹钳(120mm)、充电电池、充电器
